Мы предлагаем широкий ассортимент стоек с различной плотностью линий, длинами волн и размерами, а также специальные решетки для применения в научных исследованиях, промышленном контроле, биомедицине и средствах связи. Вся продукция производится с использованием передовых технологий, обеспечивающих превосходный внешний вид и превосходную производительность.
Китайский производитель решеток с плоской линейкой
Плоская разрисованная решетка представляет собой дисперсионный элемент, в котором с помощью алмазного инструмента механически прорисовываются параллельные канавки на прецизионной подложке. Контролируя угол свечения начертанных канавок, можно сконцентрировать энергию дифракции на определенных порядках и длинах волн.
Ключевые преимущества
• Характеристики пламени: эффективность дифракции до 90% и более.
• Широкий диапазон плотности линий: 80 линий/мм - 3600 линий/мм.
• Настраиваемая форма канавки: угол свечения можно оптимизировать в зависимости от длины волны лазера.
Типичные применения
Лазерная настройка, флуоресцентная спектроскопия, эмиссионная спектроскопия ICP-OES
|
Число |
Плотность линий (л/мм) |
Длина волны пламени (нм) |
Угол свечения |
Площадь разметки (В×Ш, мм²) |

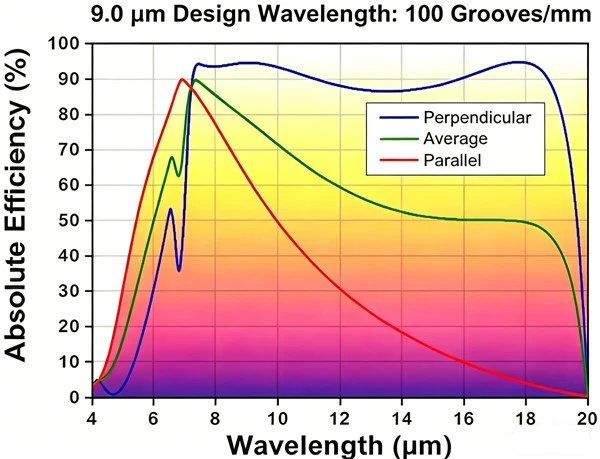

Кривые эффективности |
|
JY-001 |
20 |
10000 |
5,7 градусов |
25×25&50×50 |
|
|
JY-002 |
20 |
11000 |
6,3 градуса |
25×25&50×50 |
|
|
JY-003 |
50 |
1500 |
2,1 градус |
25×25&50×50 |
|
|
JY-004 |
50 |
8000 |
11,4 градуса |
25×25&50×50 |
|
|
JY-005 |
50 |
12800 |
18,7 градусов |
25×25 |
|
|
JY-006 |
50 |
18000 |
26,7 градусов |
25×25&50×50 |
|
|
JY-007 |
50 |
10600 |
15,4 градуса |
25×25&50×50 |
|
|
JY-008 |
75 |
2000 |
4,3 градуса |
25×25 |
|
|
JY-009 |
100 |
1600 |
4,6 градуса |
25×25&50×50 |
|
|
JY-010 |
100 |
2500 |
7,2 градуса |
25×25&50×50 |
|
|
JY-011 |
100 |
2750 |
7,9 градусов |
25×25&50×50 |
|
|
JY-012 |
100 |
7000 |
20,5 градусов |
25×25&50×50 |
|
|
JY-013 |
100 |
9000 |
26,7 градусов |
20×20 |
Нажмите, чтобы увеличить |
|
JY-014 |
100 |
9800 |
29,3 градуса |
20×20 |
|
|
JY-015 |
100 |
10600 |
32,0 градуса |
25×25&50×50 |
|
|
JY-016 |
100 |
16000 |
53,1 градуса |
25×25&50×50 |
|
|
JY-017 |
150 |
550 |
2,3 градуса |
25×25&50×50 |
|
|
JY-018 |
150 |
900 |
3,9 градуса |
25×25&50×50 |
|
|
JY-019 |
150 |
1000 |
4,3 градуса |
25×25&50×50 |
|
|
JY-020 |
150 |
1100 |
4,7 градуса |
25×25&50×50 |
|
|
JY-021 |
150 |
1200 |
5,2 градуса |
25×25&50×50 |
|
|
JY-022 |
150 |
1300 |
5,6 градусов |
25×25&50×50 |
|
|
JY-023 |
150 |
1400 |
6 градусов |
25×25&50×50 |
|
|
JY-024 |
150 |
1500 |
6,5 градусов |
25×25&50×50 |
|
|
JY-025 |
150 |
1600 |
6,9 градусов |
25×25&50×50 |
|
|
JY-026 |
150 |
1700 |
7,3 градуса |
25×25&50×50 |
|
|
JY-027 |
150 |
1800 |
7,8 градусов |
25×25&50×50 |
|
|
JY-028 |
150 |
2000 |
8,6 градусов |
25×25&50×50 |
|
|
JY-029 |
150 |
4000 |
17,5 градусов |
25×25&50×50 |
|
|
JY-030 |
150 |
5300 |
23,4 градуса |
25×25 |
|
|
JY-031 |
150 |
6000 |
26,7 градусов |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-032 |
150 |
10000 |
48,6 градусов |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-033 |
150 |
10600 |
52,7 градуса |
25×25&50×50 |
|
|
JY-034 |
200 |
500 |
2,9 градуса |
25×25 |
|
|
JY-035 |
200 |
1350 |
7,8 градусов |
25×25&50×50 |
|
|
JY-036 |
200 |
1550 |
8,9 градусов |
25×25 |
|
|
JY-037 |
200 |
1800 |
10,4 градуса |
25×25&50×50 |
|
|
JY-038 |
200 |
5000 |
30,0 градусов |
25×25&50×50 |
|
|
JY-039 |
250 |
800 |
5,7 градусов |
25×25&50×50 |
|
|
JY-040 |
250 |
1650 |
11,9 градусов |
25×25&50×50 |
|
|
JY-041 |
300 |
250 |
2,1 градус |
25×25&50×50 |
|
|
JY-042 |
300 |
360 |
3,1 градуса |
25×25&50×50 |
|
|
JY-043 |
300 |
400 |
3,4 градуса |
25×25&50×50 |
|
|
JY-044 |
300 |
500 |
4,3 градуса |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-045 |
300 |
600 |
5,2 градуса |
25×25&50×50 |
|
|
JY-046 |
300 |
640 |
5,5 градусов |
25×25&50×50 |
|
|
JY-047 |
300 |
1000 |
8,6 градусов |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-048 |
300 |
1500 |
13,0 градусов |
25×25&50×50 |
|
|
JY-049 |
300 |
1900 |
16,6 градусов |
25×25&50×50 |
|
|
JY-050 |
300 |
2000 |
17,5 градусов |
25×25&50×50 |
|
|
JY-051 |
300 |
2400 |
21,1 градус |
25×25&50×50 |
|
|
JY-052 |
300 |
2500 |
22,0 градуса |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-053 |
300 |
2750 |
24,4 градуса |
25×25&50×50 |
|
|
JY-054 |
300 |
2800 |
24,8 градуса |
25×25&50×50 |
|
|
JY-055 |
300 |
3000 |
26,7 градусов |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-056 |
300 |
3500 |
32,7 градуса |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-057 |
300 |
3800 |
34,8 градуса |
25×25&50×50 |
|
|
JY-058 |
300 |
4000 |
36,9 градусов |
25×25&50×50 |
|
|
JY-059 |
300 |
5000 |
48,6 градусов |
25×25&50×50 |
|
|
JY-060 |
400 |
430 |
4,9 градуса |
25×25 |
|
|
JY-061 |
400 |
500 |
5,7 градусов |
25×25&50×50 |
|
|
JY-062 |
400 |
540 |
6,2 градуса |
25×25 |
|
|
JY-063 |
400 |
1500 |
17,5 градусов |
25×25&50×50 |
|
|
JY-064 |
400 |
2000 |
23,6 градуса |
25×25&50×50 |
|
|
JY-065 |
450 |
250 |
3,2 градуса |
25×25&50×50 |
|
|
JY-066 |
450 |
430 |
5,6 градусов |
25×25&50×50 |
|
|
JY-067 |
600 |
250 |
4,3 градуса |
25×25&50×50 |
|
|
JY-068 |
600 |
360 |
6,2 градуса |
25×25&50×50 |
|
|
JY-069 |
600 |
430 |
7,4 градуса |
25×25 |
|
|
JY-070 |
600 |
500 |
8,6 градусов |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-071 |
600 |
540 |
9,3 градуса |
25×25&50×50 |
|
|
JY-072 |
600 |
600 |
10,4 градуса |
25×25&50×50 |
|
|
JY-073 |
600 |
630 |
10,9 градусов |
17×44 |
|
|
JY-074 |
600 |
640 |
11,1 градус |
25×25&50×50 |
|
|
JY-075 |
600 |
700 |
12,1 градус |
25×25&50×50 |
|
|
JY-076 |
600 |
750 |
13,0 градусов |
25×25 |
Нажмите, чтобы увеличить |
|
JY-077 |
600 |
800 |
13,9 градусов |
20×45 |
|
|
JY-078 |
600 |
1000 |
17,5 градусов |
25×25 |
Нажмите, чтобы увеличить |
|
JY-079 |
600 |
1060 |
18,5 градусов |
25×25 |
|
|
JY-080 |
600 |
1250 |
22,0 градуса |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-081 |
600 |
1500 |
26,7 градусов |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-082 |
600 |
1600 |
28,7 градусов |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-083 |
600 |
2700 |
54,1 градуса |
25×25 |
|
|
JY-084 |
900 |
400 |
10,3 градуса |
25×25 |
|
|
JY-085 |
900 |
500 |
13 градусов |
25×25&50×50 |
|
|
JY-086 |
900 |
600 |
15,6 градусов |
25×25 |
|
|
JY-087 |
950 |
800 |
22,3 градуса |
25×25&50×50 |
|
|
JY-088 |
1200 |
210 |
7,2 градуса |
25×25&50×50 |
|
|
JY-089 |
1200 |
250 |
8,6 градусов |
25×25&50×50 |
|
|
JY-090 |
1200 |
310 |
10,7 градусов |
25×25&50×50 |
|
|
JY-091 |
1200 |
360 |
12,5 градусов |
25×25&50×50 |
|
|
JY-092 |
1200 |
430 |
15,0 градусов |
25×25&50×50 |
|
|
JY-093 |
1200 |
500 |
17,5 градусов |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-094 |
1200 |
540 |
18,9 градусов |
25×25&50×50 |
|
|
JY-095 |
1200 |
640 |
22,6 градуса |
25×25&50×50 |
|
|
JY-096 |
1200 |
720 |
25,6 градусов |
25×25&50×50 |
|
|
JY-097 |
1200 |
750 |
26,74 градуса |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-098 |
1200 |
800 |
28,7 градусов |
25×25&50×50 |
|
|
JY-099 |
1200 |
1000 |
36,9 градусов |
25×25&50×50 |
Нажмите, чтобы увеличить |
|
JY-100 |
1200 |
1060 |
39,5 градусов |
25×25&50×50 |
|
|
JY-101 |
1800 |
210 |
10,9 градусов |
25×25&50×50 |
|
|
JY-102 |
1800 |
500 |
26,7 градусов |
25×25&50×50 |
|
|
JY-103 |
1800 |
500 |
26,7 градусов |
25×25 |
|
|
JY-104 |
1800 |
540 |
29,1 градус |
25×25 |
|
|
JY-105 |
1800 |
720 |
40,4 градуса |
25×25 |
-
![Плоская линейчатая решетка 20л/мм 10000нм]()
Плоская линейчатая решетка 20л/мм 10000нмПлоская линейчатая решетка 20 л/мм, 10 000 нм, плоская дифракционная решетка сверх-низкой- плотности, разработанная специально для дальней-инфракрасной области на расстоянии 10 мкм и выше. Как -
![Плоская линейчатая решетка 50л/мм 1500-10600нм]()
Плоская линейчатая решетка 50л/мм 1500-10600нмПлоская линейчатая решетка 50л/мм 1500нм-10600нм, плоская дифракционная решетка сверх-низкой-плотности, разработанная для обеспечения исключительных характеристик в одном из самых сложных -
![Плоская линейчатая решетка 75л/мм 2000нм]()
Плоская линейчатая решетка 75л/мм 2000нмПлоская линейчатая решетка 75л/мм, 2000 нм, плоская дифракционная решетка сверх-низкой-плотности, разработанная специально для диапазона длин волн 2 мкм и выше. Как профессиональный производитель, мы -
![Плоская линейчатая решетка 100л/мм 1600-16000нм]()
Плоская линейчатая решетка 100л/мм 1600-16000нмПлоская линейчатая решетка 100л/мм 1600нм-16000нм, специализированная плоская дифракционная решетка, разработанная для обеспечения исключительных характеристик в одном из самых требовательных -
![Плоская линейчатая решетка 150л/мм 550-10600нм]()
Плоская линейчатая решетка 150л/мм 550-10600нмКак профессиональный производитель, мы сочетаем технологию прецизионного управления с покрытиями,-оптимизированными для инфракрасного излучения, чтобы создать решетку, которая сохраняет высокую -
![Плоская линейчатая решетка 200л/мм 500-5000нм]()
Плоская линейчатая решетка 200л/мм 500-5000нмКак профессиональный производитель, мы сочетаем технологию точной линейки с передовыми возможностями нанесения покрытий, чтобы создать решетку, которая служит идеальным дисперсионным элементом для -
![Плоская линейчатая решетка 1200л/мм 210нм-1060н]()
Плоская линейчатая решетка 1200л/мм 210нм-1060нДля мощных-лазерных систем погрешность равна нулю. Каждый оптический компонент должен выдерживать экстремальные плотности энергии, сохраняя при этом спектральную чистоту. Компания Jilin Juyao -
![Плоская линейчатая решетка 250л/мм 800-1650нм]()
Плоская линейчатая решетка 250л/мм 800-1650нмJilin Juyao Technology Co., Ltd. (JYTEC) представляет плоскую дифракционную решетку 250l/mm 800nm-1650nm, специализированную плоскую дифракционную решетку, разработанную специально для -
![Плоская линейчатая решетка 300л/мм 250-5000нм]()
Плоская линейчатая решетка 300л/мм 250-5000нмКак профессиональный производитель, мы объединяем технологию прецизионной линейки с передовым опытом нанесения покрытий, чтобы создать решетку, которая поддерживает постоянную эффективность от УФ до -
![Плоскостная решетка 400л/мм 430-2000нм]()
Плоскостная решетка 400л/мм 430-2000нмНезависимо от того, разрабатываете ли вы универсальный-исследовательский спектрометр, прибор управления технологическим процессом для БИК-анализа или компактную оптическую систему для промышленного -
![Плоская линейчатая решетка 450л/мм 250-430нм]()
Плоская линейчатая решетка 450л/мм 250-430нмВ приложениях, требующих точного спектрального анализа в ультрафиолетовой области, характеристики дифракционной решетки напрямую влияют на качество результатов. Компания Jilin Juyao Technology Co., -
![Плоская линейчатая решетка 600л/мм 250-2700нм]()
Плоская линейчатая решетка 600л/мм 250-2700нмДля приложений, требующих точного спектрального анализа во всем видимом спектре, качество вашей дифракционной решетки определяет качество ваших данных. Компания Jilin Juyao Technology Co., Ltd.
Являясь одним из ведущих производителей и поставщиков решетчатых решеток в Китае, мы предлагаем широкий ассортимент продукции высочайшего качества. Пожалуйста, не стесняйтесь покупать индивидуальную решетчатую решетку оптом на нашем заводе. Добро пожаловать на наш сайт для получения дополнительной информации.
